三脚システム

提供する価値「少ない人数で迅速に救助する」

マンホール内の作業では、墜落を防ぐだけでなく、墜落発生後に少ない人数ですぐに救助出来る安全対策を行っていることが重要です。
特に、酸素欠乏症や硫化水素中毒により意識を失った作業員の救助は、一刻を争います。
「少ない人数で迅速に救助する」ためには、ウィンチ付の安全ブロックとそれを設置するための設備が必要です。

当製品であれば、

  • ウィンチ機能付属の安全ブロック
  • 安全ブロックを取り付ける三脚

により、「少ない人数で迅速に救助する」ことが可能です。

米国規格(ANSI、OSHA)に適合(日本では規格自体が未整備)しており、信頼性の非常に高い製品です。

マンホールでの作業をより安全にするため、三脚システムを導入しませんか?

安全ブロックとは

安全ブロック(リトラクタ式墜落阻止器具)とは、作業者の墜落を阻止する器具です。 墜落により高速でストラップが繰り出されると「ロック機能」が作動し、墜落を阻止します。 ストラップの長さはさまざまで、現場に応じた適切な安全ブロックを選定する必要があります。 また、屋根上など高所に設置した安全ブロックと墜落制止用器具を連結する場合は、墜落時の衝 撃を緩和するショックアブソーバー付きの安全ブロックの使用が推奨されています。

用途

  • マンホールでの安全な入孔・墜落防止
  • マンホール内での墜落等発生時の救助・救出

選ばれる理由

弊社の商品は、作業員が意識を失った時に安全性の高さの違いを発揮します。

下記の3つの理由で三脚システムが選ばれています。

1.1人で引き上げられる救助用のウィンチ機能
ウィンチのようにロープを巻き上げる機能が付属しています。
事故が発生したとき、迅速に引き上げる必要があります。しかし、周囲に人手が足りないときはすぐに引き上げられません。
マンホールの中で、酸素欠乏症や硫化水素中毒にかかった場合、救出作業は一刻を争います。
この機能が付いていれば、すぐに救助作業に取り掛かることができます。
ウィンチ機能(巻き上げ/下げ機能)は、他社商品には付いていない安全性の高い機能です。

2. 墜落した作業員の身体への衝撃を抑えるショックアブソーバー機能
ショックアブソーバー機能とは、落下した作業員の衝撃を抑える機能です。
墜落時にロープが止まるだけの安全ブロックでは、作業員の身体に大きな負荷がかかり、重大な事故につながる恐れがあります。
負荷を低減し、作業現場の安全性を高めるためにも、ショックアブソーバー機能の付いているものがお勧めです。

3. 安全性の高い米国基準を満たした安全ブロック
作業現場での安全対策は、米国のほうが日本より進んでいます。
弊社の商品は、その米国基準を満たしています。



特徴

種類(2種類)

  • 汎用モデル・・・標準タイプとなります
  • 密封構造モデル・・・錆びにくく塩害を受けるような環境に適しています

三脚セット

  • 米国の規格(ANSI、OSHA)に適合
  • タンク・マンホールへの入孔・出孔時の墜落防止
  • 緊急事態発生時に素早く救出活動可能

三脚単体

  • アルミニウム製で軽量
  • 持ち運びやすい
  • 1人で容易に組立て可能
  • 脚の長さ調節可能
  • ゴム製フットとチェーンにより三脚を安定した状態に維持
  • 三脚中央部にプーリーを配置することにより、開口部直上に安全ブロック等のケーブルをルーティング可能

デビットシステム

マンホールだけでなく、タンクや井戸、浄化槽等での転落防止・救助もお考えの方は、デビットシステムもご検討下さい。

デビットシステム

マンホール救助システム(三脚セット) 2種類の仕様

マンホール救助システム(三脚セット)※汎用モデル

マンホール救助システム(三脚セット)
※汎用モデル
安全ブロック ワイヤー長 15m
安全ブロック ワイヤー材質 亜鉛メッキ鋼
安全ブロック 重量 11.9kg
安全ブロック 最大使用荷重 141kg
安全ブロック 適合規格 OSHA 1910.66, OSHA 1926.502, ANSI Z359.14
三脚 高さ 2.4m
三脚 材質 アルミニウム
三脚 重量 18.2kg
三脚 最大使用荷重 159kg
三脚 適合規格 ANSI Z117.1-1995, OSHA 1910.66,
OSHA 1910.146, OSHA 1926.502
寸法 設置時高さ:最小1350mm、最大2350mm
設置時直径:最小1540mm、最大2680mm



マンホール救助システム(三脚セット)※汎用モデル

マンホール救助システム(三脚セット)※汎用モデル

この製品に関するお問い合わせはこちらから

question_answer無料相談・お問い合わせ

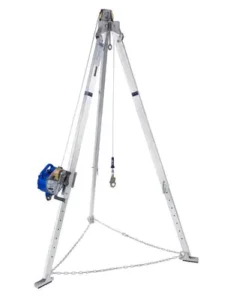

マンホール救助システム(三脚セット)※密封構造モデル

マンホール救助システム(三脚セット)
※密封構造モデル
安全ブロック ワイヤー長 15.2m
安全ブロック ワイヤー材質 亜鉛メッキ鋼
安全ブロック 重量 13kg
安全ブロック 最大使用荷重 141kg
安全ブロック 適合規格 ANSI/ASSE Z359.14-2012
三脚 保管時の高さ 1.8m
三脚 材質 アルミニウム
三脚 重量 21kg
三脚 最大使用荷重 140kg
三脚 適合規格 ANSI Z117.1、ANSI Z359.4、OSHA 1926.502、OSHA 1926.140、ANSI Z359.1
寸法 設置時高さ:最小1727mm、最大2362mm
設置床面フット内径: 最小 1118 mm、最大 1600 mm
設置床面フット外径: 最小 1473 mm、最大 1959 mm



マンホール救助システム(三脚セット)※密封構造モデル

マンホール救助システム(三脚セット)※密封構造モデル

この製品に関するお問い合わせはこちらから

question_answer無料相談・お問い合わせ
